1.1 项目特点、用途及前景分析

物联网时代，建筑物里各种电气设备要求联网，本设备可以采集各种常用设备电气参数，传输到网络和后台服务器一起组成物联网。
用于各种行业的数据采集和设备控制。
不论是国家还是行业巨头都已经深入到物联网各个层面，本行业正在蓬勃发展，受限于以往电子产品性能，急需要能够把电子产品参数采集并上传的设备，因此具备良好的发展前景。

1.2运行平台开发工具

运行平台:ARI-cortexM[3

开发工具:keil-IOK

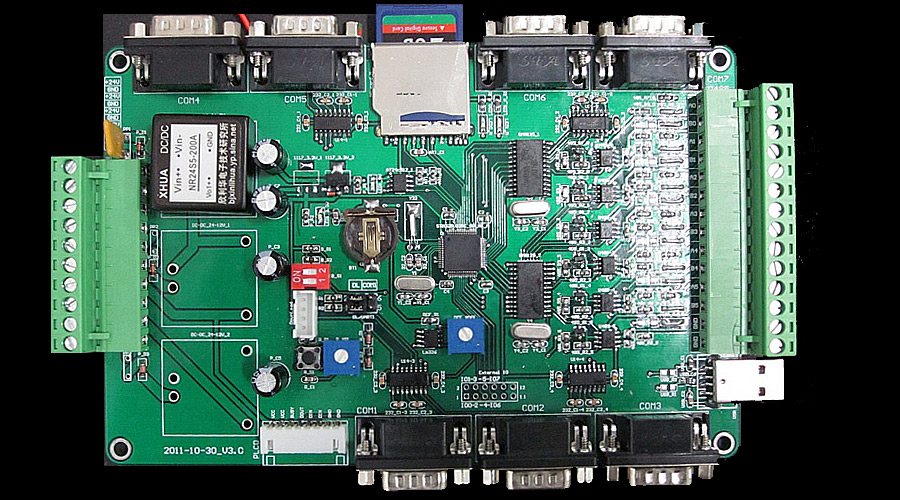

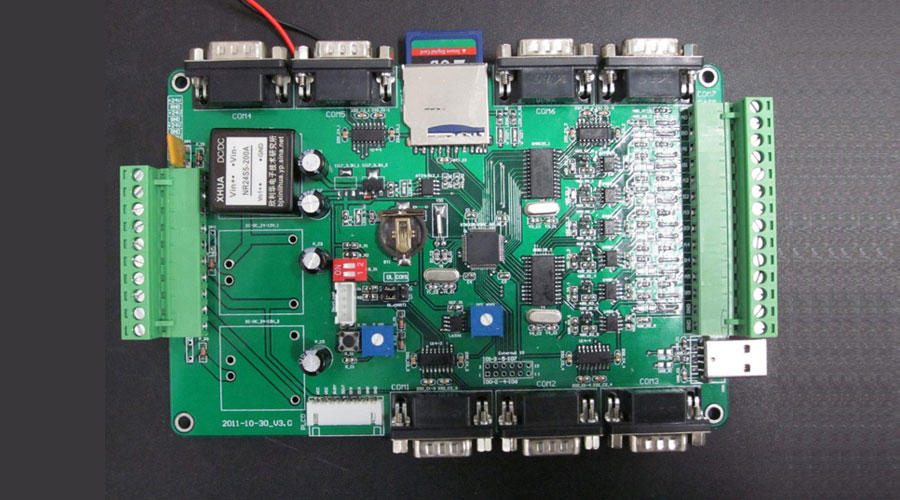

CPU型号: STM32F103RCT6

编程语言:ANSI-C

绘图工具:DXP

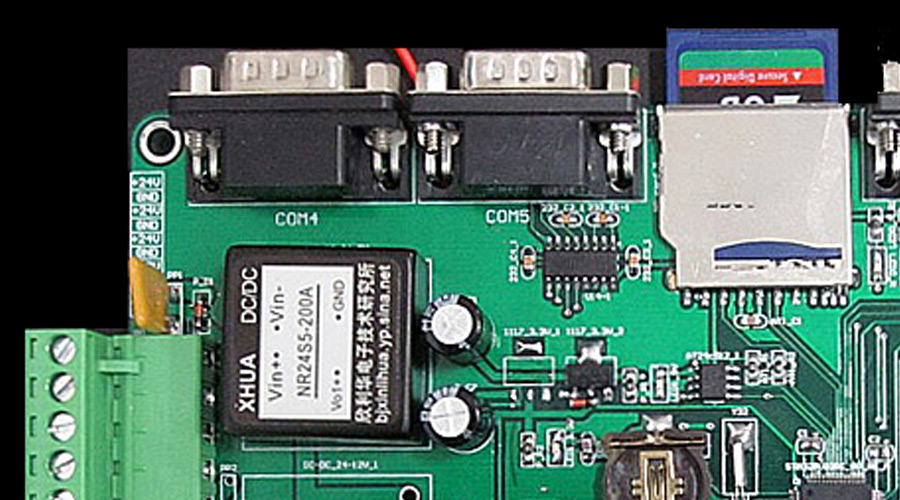

1.1电源:

直流24V输入，电压输入范围为24747;

输出电压符合所用稳压电源芯片的纹波指标。

1.2CAN:

通讯速率默认值为500Kbps(根据实际工程可调)

1.3AI采样:

电压型:0-10V阻抗约200K欧;

电流型:0-20mA阻抗约250欧;

用跳线帽配置电压型或者电流型;

分辨率为12位;

转换时间10ms:

指示灯在有输入时亮

1.4 80输出:

电压型:0-10V，负载》10K欧，输出内阻约为180欧，负载电压=设定值*R/(R+180);电流型:0-20mA，负载R500欧，输出内阻约为25K欧，负载电流设定值*25/(R+2);

通过软件配置电压型或者电流型;

分辨率为12位;

转换时间10ms

指示灯在有输出时亮。

1.5 DI输入:

采用光耦隔离方式;

输入电压:24VDC;

工作电流1.1mA;

指示灯在输入高电平时亮。
